1. Premisa
Hay que pintar en polvo, de una sola pieza, la caja trasera de un truck de Steel Force (~500 kg). La línea de muebles de Gebesa —cadena y ganchos— no la carga ni le da gálibo. La analogía que sirve es un autolavado: la pieza va abajo, sobre riel, y pasa por arcos. La que no sirve es la velocidad del autolavado: el horno tiene que remojar el acero a ~200 °C, no soplarlo al paso.
Acabado acordado: fosfato de zinc de 5 etapas + pintura en polvo, no sandblast de la caja. Para la garantía de 5 años se dimensiona primer zinc-rich + color (dos curas). Empaques y electrónicos después de pintar.
2. De dónde vino
No salió de un plano de taller. Saló de tres cosas, en este orden:
| Paso | Insumo | Qué soltó |
|---|---|---|
| 1 | Pedido verbal | “Túnel de cadenas, pieza de 500 kg, parte de atrás de un truck, como un autolavado” |
| 2 | Excel OneDrive SOLICITUD CLAVE SFTB - PO#1071.xlsx | Model 56 Box, qty 1, materiales, 100"×45"×80", sandblast + paint 5 años. Sin planos, sin foto de pieza (solo logo Gebesa) |
| 3 | Catálogo Steel Force 8' SRW (56 CA) | 98" L · 40" H · 49" cargo well · ~78" ancho total · garantía 5 años · tailgate auto-nivel |
| 4 | Confirmación | Es esa familia, solo la caja, no el chasis. Acabado: lavado en zinc + polvo |
El Excel y la web no coinciden en dos números que importan al horno: el Excel pone 80" de alto (la ficha dice 40") y 45" de ancho (eso es el well, no el cuerpo). En el CAD se usó el catálogo. El 80" quedó como bandera.
Se buscó el resto de docs: la carpeta Steel Force TrucK Bodies está vacía. Un Excel de julio llamado Quote Steel Force Truck Bodies era un filler de wardrobe Uloft, no esta caja. No hay DWG/STEP/PDF de planos. La propia solicitud pide “claves / planos”.
3. Qué hace
Es una línea de acabado para una caja soldada, no un camión completo. La pieza entra sucia de taller, sale con polvo curado, lista para herrajes.
Movimiento: cuna de piso sobre dos rieles, capacidad ≥ 1 t, tierra continua para el electrostático. No cuelga. Carga con polipasto. La cuna tiene 4–6 pads puntuales (dejan sombra; se retocan).
Estaciones, en orden, con la pieza parada en cada una:
- Zinc, 5 etapas — desgrase ~55 °C, enjuague, fosfato de zinc, enjuague, sello sin cromo. Cinco arcos. Cabina 5.0 m.
- Soplado + secado ~130 °C — los compartimentos atrapan agua; si no se secan, el polvo explota en el horno. Cabina 3.5 m.
- Polvo — arcos automáticos afuera + pistola a mano adentro (Faraday). Ciclón de recuperación. Cabina 4.5 m.
- Cura ~200 °C metal — IR + convección. Cabina 4.0 m (largo de pieza + vestíbulos, no 20 m de túnel).
- Enfriado en riel abierto. Luego gaskets, whale-tails, LEDs, electrónicos.
Hay dos hornos. El de 130 °C saca agua. El de 200 °C cura el polvo. No son el mismo equipo.
4. Por qué
La cadena de sillas está hecha para kilos, no para media tonelada. El gálibo de mueble no traga 2.5 m de largo por 2 m de ancho. Y el polvo electrostático no se pega si la pieza no está a tierra: el riel sí lo resuelve, el gancho de oficina no.
El autolavado explica el layout y miente en el tiempo. El agua lava en segundos. Curar 500 kg de acero:
Q = m · c · ΔT = 500 × 0.49 kJ/kg·K × 180 K ≈ 12 kWh solo la pieza
con pérdidas de horno (×3 a ×6) → orden 40–75 kWh por capa
Tiempo de horno (espesor que manda = 1/4" = 6.3 mm, IR + convección):
heat ≈ 6.3×3.2 + (6 + 500×0.018)×0.35 ≈ 25 min
+ 10 min de soak × 0.78 (IR) ≈ 28 min de metal a 200 °C
Si empujas la pieza a 0.55 m/min durante esos 28 min, el horno mide ~15 m y la planta se va a 35 m. Para una PO de una caja, eso es nave de más. Indexar: el horno mide 4 m y el metal espera adentro. Mismo calor, menos edificio.
El sandblast del Excel se corrige porque la piel es galvaneal: ya trae zinc. Arenar a hueso te lo quita y empeora los 5 años, no los mejora. El fosfato de zinc es la película que pega el polvo en chapa de truck a la intemperie.
Los compartimentos son jaula de Faraday: el arco no pinta el fondo. Un operario entra con pistola, puertas abiertas. Por eso importa si las puertas van puestas o sueltas —todavía no está cerrado.
5. Cómo se ve

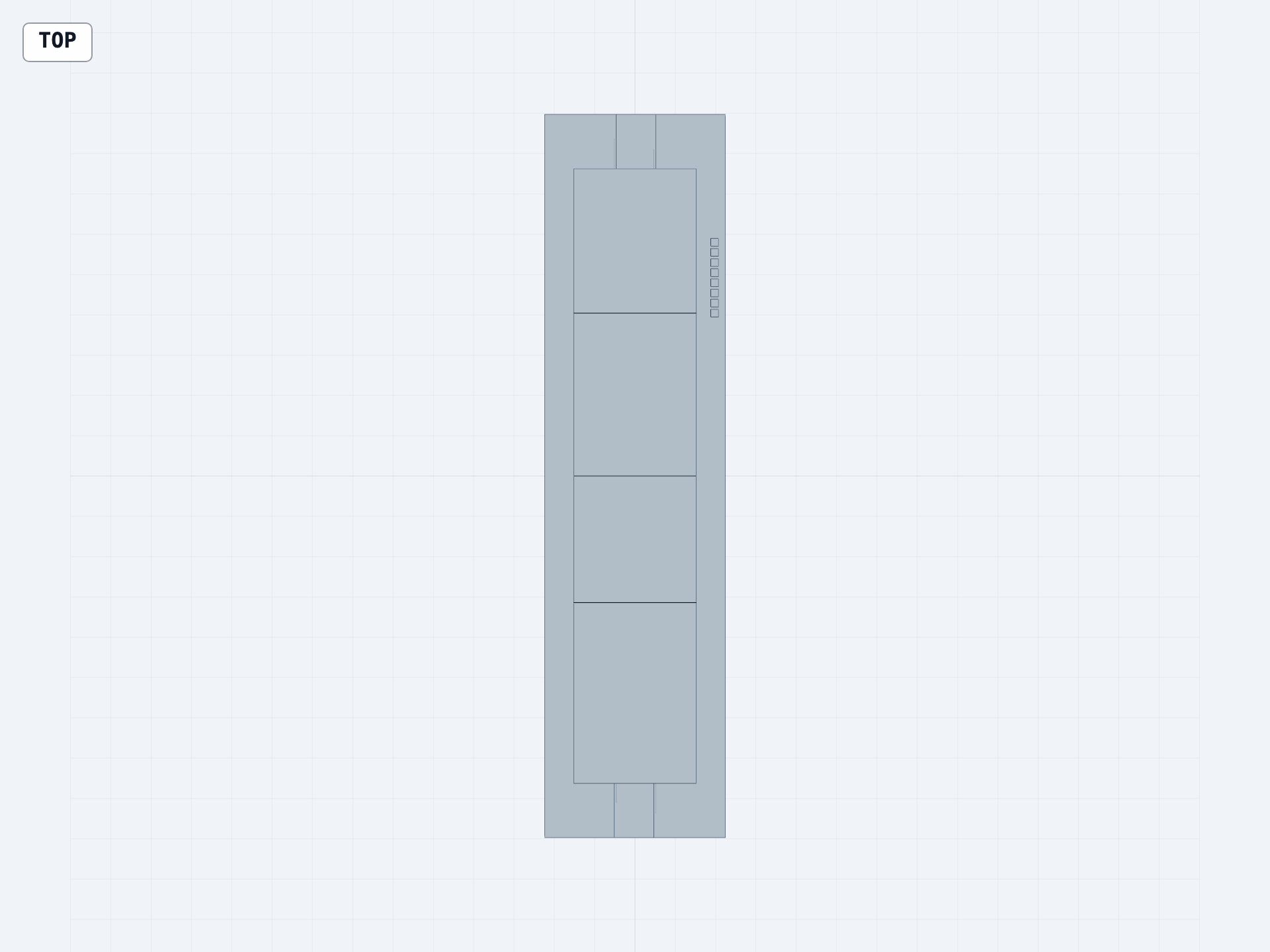

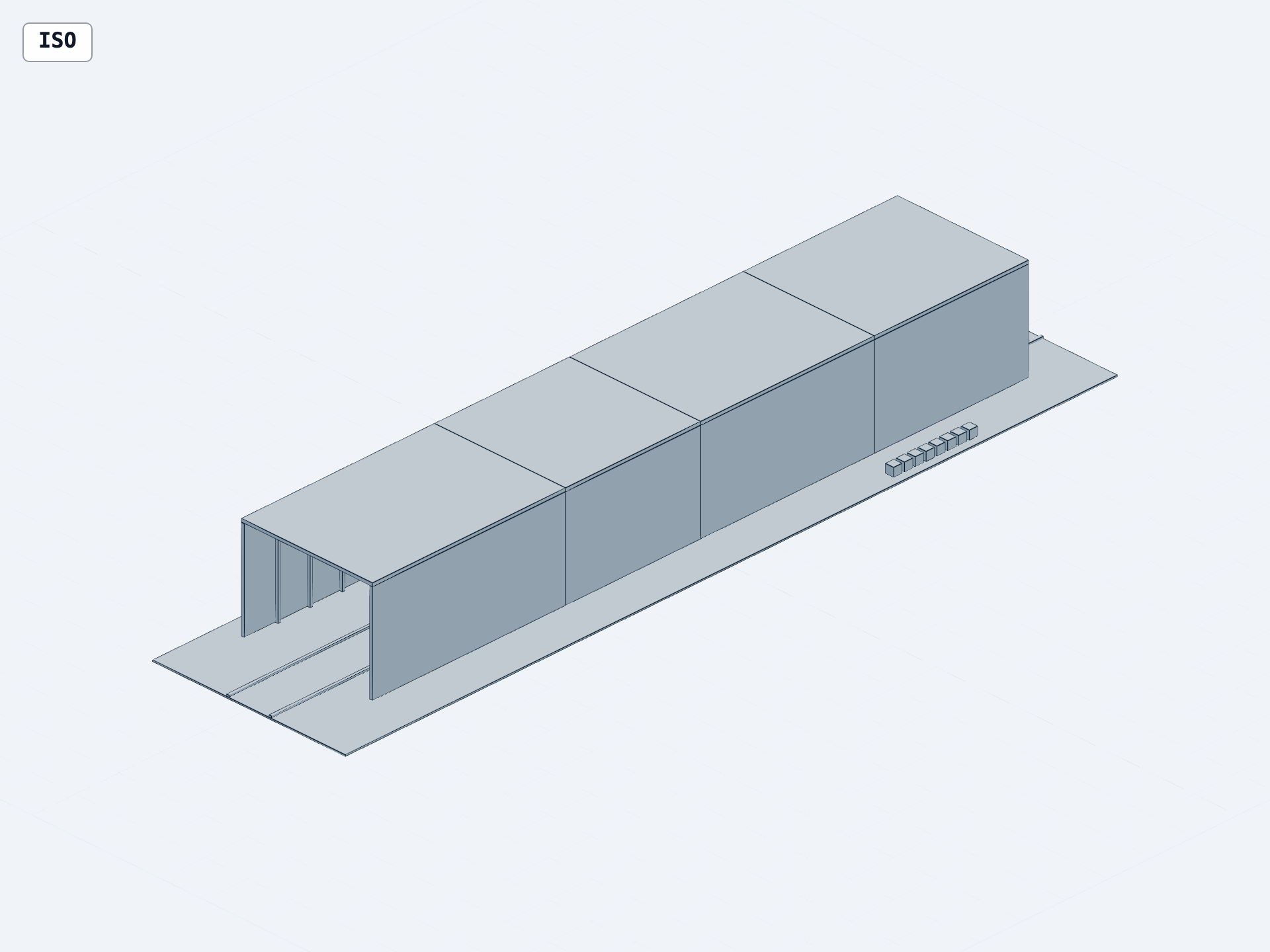

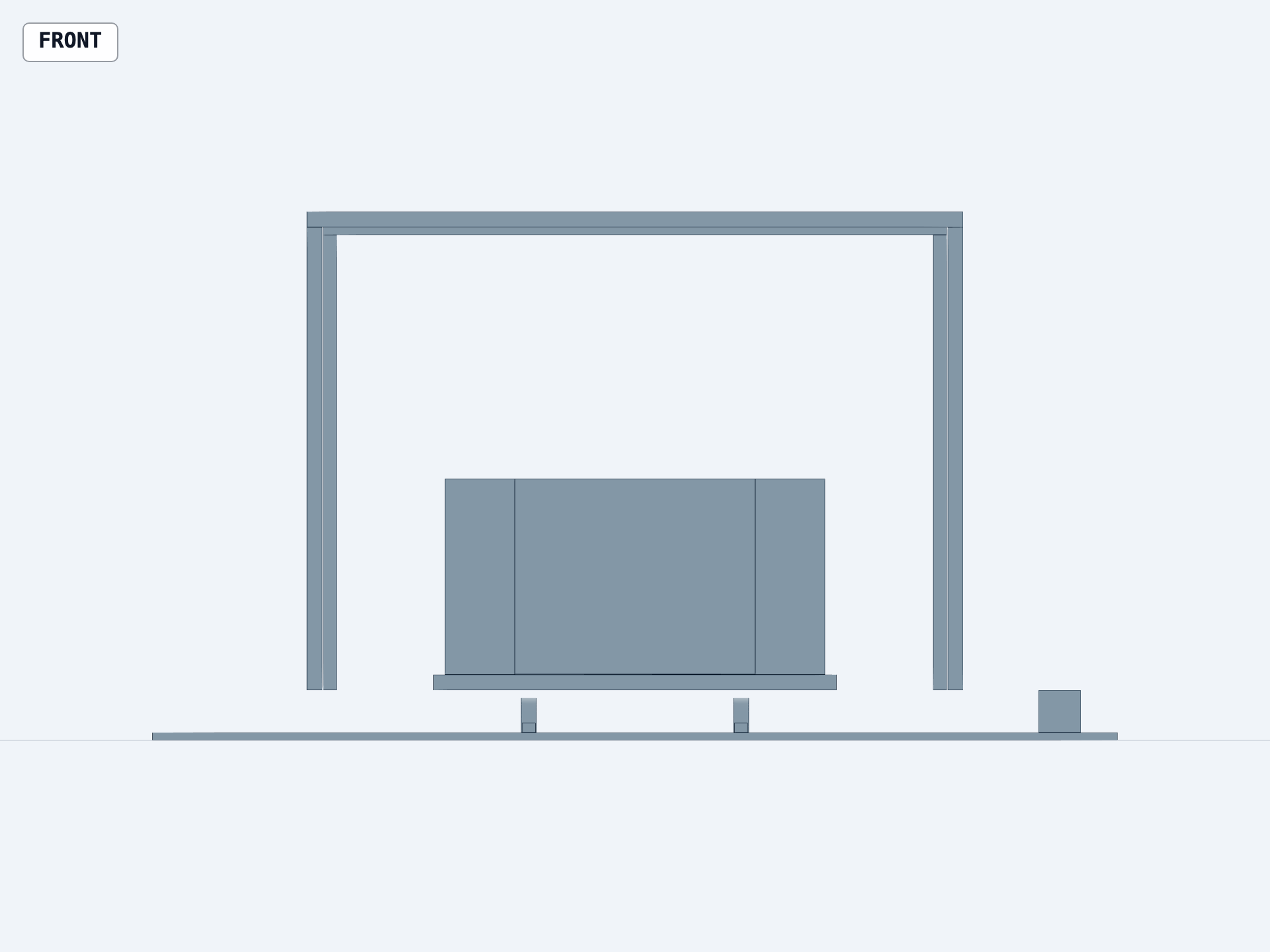

Arriba está el modelo 3D (el STEP exportado a GLB). Abajo, el mismo CAD en planta y frente, y tres tomas de concepto: zinc, polvo, horno. No son renders de proveedor; son para que se entienda el gálibo y la analogía.
La caja en el modelo: packs laterales, cargo well, tailgate, bumper, cunas de rueda. Medidas validadas en el STEP: 2 489 × 1 969 × 1 016 mm (98" × 77.5" × 40").
6. Salidas
Lo que esta sesión deja, para que no se confunda el visor con el entregable de planta:
| Salida | Qué es | Qué no es |
|---|---|---|
| Esta página | Propuesta para compartir, con 3D y racional | Cotización de Gema/Nordson ni plano de obra |
| Simulador | El HTML original: presets, riel/lote/túnel, zinc, capas, brief copiable | Un layout firmado |
STEP sftb56_paint_line.step | Ensamble medible (58 sólidos, bbox 5×20×2.7 m) | Un DWG de la caja de Steel Force |
| GLB de esta página | Mismo modelo para el browser | Simulación de pintura |
| Brief en el simulador | Párrafo para mandar a un fabricante de línea | RFQ formal con precios |
Cloudflare Pages, cuenta ia@gebesa.com, proyecto gebesa-sftb-celda. El visor CAD de la Mac (puerto 4178) no se comparte: vive en el disco local.
7. Capacidad
Turno 8 h. Dos carritos en pipeline: mientras una caja cura, la otra se zinca o se pulveriza. El cuello es el horno, no la pistola y no el largo de nave.
| Estación | Tiempo | Largo de cabina |
|---|---|---|
| Zinc 5 etapas | 12 min | 5.0 m |
| Secado 130 °C | 11 min | 3.5 m |
| Polvo + Faraday | 17 min | 4.5 m |
| Horno 200 °C, 1 capa | 28 min | 4.0 m |
| 2 capas (5 años) | 55 min ciclo | mismo horno, dos pasadas |
| Escenario | Piezas / turno 8 h |
|---|---|
| 1 capa, 2 carritos | 17 |
| 2 capas (lo que se modeló) | 8 |
| 1 carrito, suma de estaciones | ~7 |
Energía de orden 40–75 kWh por capa (pieza + pérdidas). Superficie ~19 m². Si las placas de 5/8" (15.9 mm) van pintadas, el horno se alarga y el 8 del turno baja.
Si el volumen real es mayor a 8/día con 2 capas, el siguiente peso no es más túnel: es otro horno.
8. Opciones
Igual que el simulador: cambia cómo se mueve, el alto de la caja y las capas. Los números de abajo se recalculan. El 3D de arriba sigue siendo la celda recomendada (riel, 40", 2 capas).
Cómo se mueve
Alto de la caja
Capas
Abrir el simulador completo — ahí están también pistolas, tipo de horno, zinc vs wash vs blast, y el brief para copiar.
